5881/6L6シングルパワーアンプ
ベッドサイドのオーディオセットを入れ替えたため、寝室用システムとして使用してきた5881/6L6シングルアンプを引退させることにしました。このアンプは18年前に作ったのですが、そのころはテスター程度しか測定器をもっておらず、作りっぱなしのまま使用してきました。そこで、解体する前にどのような特性なのか計測してみることにしました。
図1 5881/6L6シングルアンプの外観
アンプの構成
初段管に五極管接続した6SJ7を使って必要なゲインをかせぎ、ビーム管接続した5881をCR結合で励振するシンプルな回路です。整流管は5AR4を使っています。出力トランスはISOタンゴのU-808を使い、ハイライトコア特有の明るいサウンドを目指しました。電源トランスはノグチトランスのPMC-170M、チョークコイルもノグチトランスのPMC-1030（10H 300mA）です。このあたりで部品調達の資金が底を尽き、シャーシは1mm厚のアルミ板でできた安物になってしまいました。

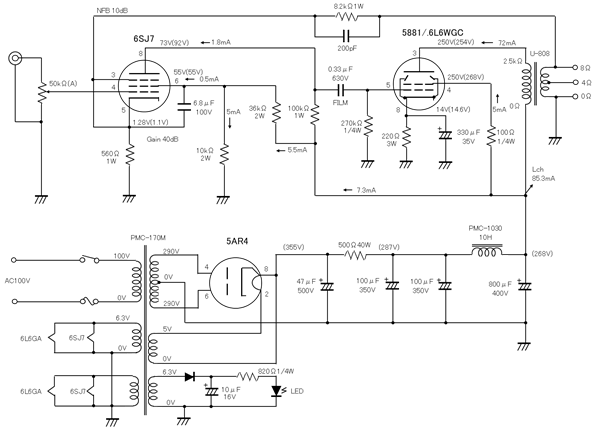

このアンプの回路図を図2に示します。シンプルな構成なのに無駄な部品が多く、出力管の動作基点や初段管のスクリーン電圧も適切とは言えません。はっきり言って、赤面したくなるような回路です。ハイライトコア特有の明るい音色にするため、出力管のプレートから初段管のカソードにPK帰還をかけてU-808を帰還ループから外しています。しかし、ハイライトコアの音色を楽しむのであれば、内部抵抗の低い三極管を採用して無帰還にすべきでしょう。ビーム管接続で使用するならば、ダンピングファクタを2.5程度にするために出力トランスを帰還ループの中に入れるべきです。卓上型小型スピーカーのコーラルBX-24をベッドサイドでささやかに鳴らしていたので、スピーカーからの逆起電力はあまり発生しなかったようです。
図2 5881シングルアンプ(Rev.00)の回路図
ダンピングファクタ（1kHz、1W、8Ωと16Ωのオン・オフ法）
右：0.6 左：0.6
残留雑音（ボリュームを絞り切った状態、計測器のフィルタOFF）
右：1.4 [mVrms] 左：1.4 [mVrms]
入出力特性（8Ω抵抗負荷）
・左右とも同じ特性
・出力4.2Wでクリップ発生
周波数特性（8Ω抵抗負荷、出力電圧2.83[Vrms]が0[dB]）
・左右とも同じ特性

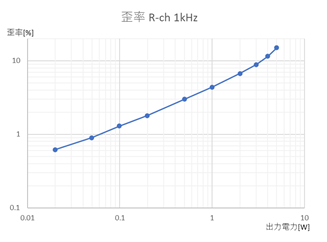

歪率
・左右とも同じ特性
ダンピングファクタ0.6、ビーム管接続なのに出力4.2[W]、出力１[W]の時の歪率が4.4[%]という結果になりました。あまりにも情けない特性です。これでは5881に申し訳ないので、いったん解体して設計からやり直し、再度特性を計測することにしました。
設計のやり直し

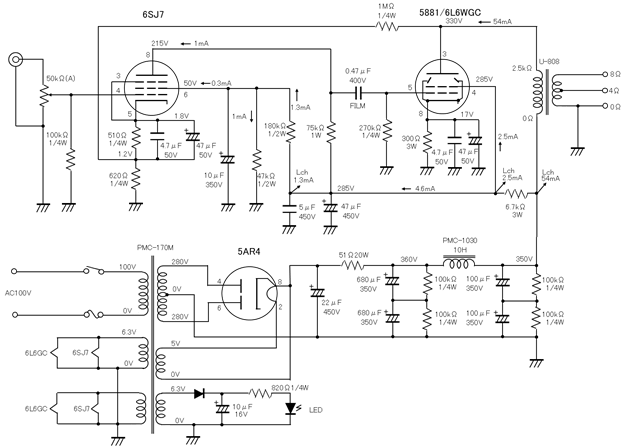

6SJ7の回路定数は抵抗容量結合増幅器動作例を、5881/6L6WGCの回路定数は真空管規格表の動作例を用いました。これらは、真空管アンプ設計自由自在 長真弓著（誠文堂新光社 ISBN4-416-19025-5）の付録に掲載されています。再設計した回路を図3に示します。
図3 5881シングルアンプ(Rev.01)の回路図
特性の計測結果
ダンピングファクタ（1kHz、1W、8Ωと16Ωのオン・オフ法）
右：2.8 左：2.5
残留雑音（ボリュームを絞り切った状態、計測器のフィルタOFF）
右：1.4 [mVrms] 左：1.4 [mVrms]

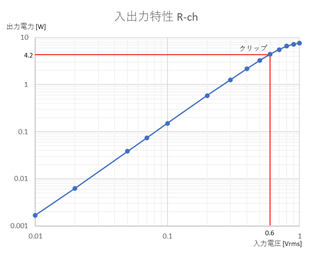

入出力特性（8Ω抵抗負荷）
・左右とも同じ特性
・出力6.8Wでクリップ発生

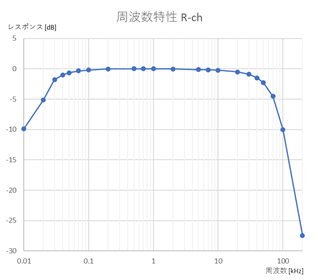

周波数特性（8Ω抵抗負荷、出力電圧2.83[Vrms]が0[dB]）
・左右とも同じ特性

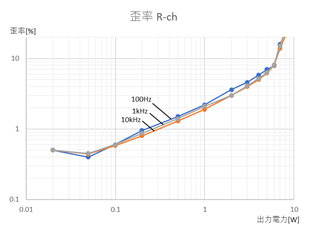

歪率
・左右とも同じ特性
ダンピングファクタが0.6から2.5に、出力が4.2[W]から6.8[W]に、出力１[W]の時の歪率が4.4[%]から1.9[%]へと大幅に改善されました。歪率が少し高めですが、雑誌に掲載されている5881のビーム管接続アンプの製作例でもこの程度の値です。
まず、サンスイのSP-150を改造したスピーカーシステムでヘンデルのメサイヤを聴いてみました。300Bシングルアンプ（出力トランスはパーマロイコアのタムラF7002を使用）よりキラキラした明るい音色という印象です。メジャーループ帰還をかけても、出力トランスの個性ははっきり表れるようです。このキラキラ感がジャズやポップスではプラスに働き、アンプ自身が音楽を楽しんでいるように思えます。
さて、ここから先は真空管アンプ特有の楽しみ方、演奏する曲のイメージに合わせて真空管の乗せ替えをして遊びましょう。

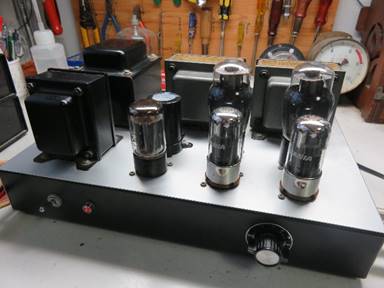

クラシックでは、出力管をHeinz&KaufmanのGammatron-6L6GA、初段管をSylvaniaの6SJ7WGT、整流管を東芝の5AR4という布陣にしてみました。出力管が丸みを帯びたG管なので、外観が穏やかな印象のアンプになりました。出力が6[W]なので、大編成のオーケストラよりは室内楽や合唱曲を演奏するのに向いています。不得意と思われたピアノも、モーツワルトのピアノ協奏曲第20番ではとてもクリアに再現できました。特に合唱では、The Real groupの「馴染み深い豊かな緑」や波多野睦美の「サリー・ガーデン」を涙が出てくるような美しさで表現しました。

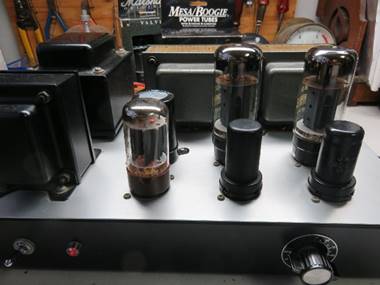

ジャズ・ポップス・ロックでは、出力管をMesa/Boogieの6L6GC(STR430)、初段管をRCAのJAN CRC-6SJ7(VT116)、整流管をMarshallのVLVE-00002(GZ34相当管)というヘビメタな布陣にしてみました。カッコいい「MESA」のロゴがついた6L6GCは5881よりひとまわり大きく、パワフルな外観のアンプになりました。Orianthiのaccording to you では、気持ちよく歪むギターをクリアに表現しました。こちらの構成でも合唱がとてもよく表現できていたので、山下達郎、石川さゆり、美空ひばり、中島みゆきと聴いてみました。ボーカルがステージの前方に出てきて、優しく、温かく、ゆったり歌うアンプに仕上がりました。
